製品情報

◎耐熱細物ビニル電線HPVC		KE1004
用途：	この電線は通信機器類の低圧部の配線に使用されます。導体は電気用軟銅スズメッキ線を集合撚りしています。

導　体			絶　縁　体		導体抵抗（20℃） Ω／km	標準条長 m	色番号	重量（kg/巻）
公称断面積 mm²	素線数／素線径 mm	外径（約） mm	厚さ mm	仕上外径（約） mm	導体抵抗（20℃） Ω／km	標準条長 m	色番号	重量（kg/巻）
0.08	7／0.12(TA)右25	0.36	0.22	0.80	245	500	0~11	0.65
0.11	10／0.12(TA)右25	0.44	0.28	1.00	172	500	0~11	0.95
0.14	12／0.12(TA)右25	0.48	0.36	1.20	143	500	0~9	1.30

※色番号は、ページ下の表を御参照下さい

テープスイッチ

◎通信機器用ビニル電線KV		KE1005
用途：	この電線は通信機器等の配線に使用されます導体は、電気用軟銅線又は電気用軟銅スズメッキ線を集合撚りしています。

導　体			ビニル絶縁体厚さ mm	仕上外径（約） mm	試験電圧 V	絶縁抵抗（20℃） MΩ－km	導体抵抗（20℃）Ω／km		標準条長 m	色番号	重量（kg/巻）
公称断面積 mm²	構成素線数／素線径 mm	外径（約） mm					導体抵抗（20℃）Ω／km
公称断面積 mm²	構成素線数／素線径 mm	外径（約） mm					スズメッキ（TA）	スズメッキナシ（A)
0.3	12／0.18(A,TA)右35	0.70	0.40	1.50	500	10	64.0	60.5	200	0～9	0.95
0.5	20／0.18(A,TA)右40	1.00	0.50	2.00	500	10	38.2	36.3	200	0～9	1.70
0.75	30／0.18(TA)右40	1.20	0.50	2.20	500	10	25.5		200	0～9	2.15

※色番号は、ページ下の表を御参照下さい

◎機器配線用耐熱ビニル電線HV		KE1013
用途：	この電線は通信機器、電子機器等の配線に使用されます。導体は電気用軟銅スズメッキ線を集合撚りしています。

導　体			絶縁体		導体抵抗（20℃） Ω／km	標準条長 m	色番号	重量（kg/巻）
公称断面積 mm²	素線数／素線径 mm	外径（約） mm	厚さ mm	仕上外径（約） mm	導体抵抗（20℃） Ω／km	標準条長 m	色番号	重量（kg/巻）
0.18	7／0.18(TA)右30	0.54	0.28	1.10	109	500	0～12	1.30
0.3	12／0.18(TA)右35	0.70	0.43	1.55	64	200	0～12	1.00
0.5	19／0.18(TA)右40	0.90	0.40	1.70	40	200	0～12	1.35
0.75	30／0.18(TA)右40	1.10	0.50	2.1	25.5	200	0～12	2.05

※色番号は、ページ下の表を御参照下さい

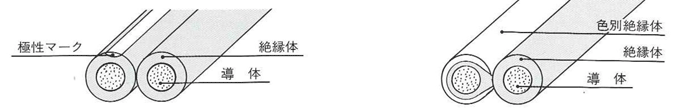

◎色別平形ビニル電線VFF		KE1053
用途：	この電線は主として300V以下の機器配線に使用されます。導体は電気用軟銅線を集合撚りしています。	KE1126

導体			絶縁体		導体抵抗（20℃） Ω／km	標準条長 m	重量（kg/巻）	色
公称断面積 mm²	素線数／素線径 mm	外径（約） mm	厚さ mm	仕上外径（約） mm	導体抵抗（20℃） Ω／km	標準条長 m	重量（kg/巻）	色
0.3（色違い）	12／0.18（Ａ）右35	0.70	0.55	1.8ｘ3.6	60.5	100	1.15	赤×黒　白×赤　白×青
0.3（同色ライン入）	12／0.18（Ａ）右35	0.70	0.55	1.8ｘ3.6	60.5	200	2.25	黒×黒　黒×黒／白　灰×灰／黒
0.5	20／0.18(A)右40	0.90	0.80	2.5ｘ5.0	36.3	100	2.20	赤×黒・白×赤
0.75	30／0.18(A)右22.5	1.10	0.80	2.7ｘ5.4	24.2	100	2.80	赤×黒

極性マーク及び色別絶縁体の色はご指定の色で製造いたします。
0.5mm、0.75mmはPSE表示を致します。

色番号	0	1	2	3	4	5	6	7	8	9	10	11	12
色	黒	茶	赤	橙	黄	緑	青	紫	灰	白	桃	水	若
